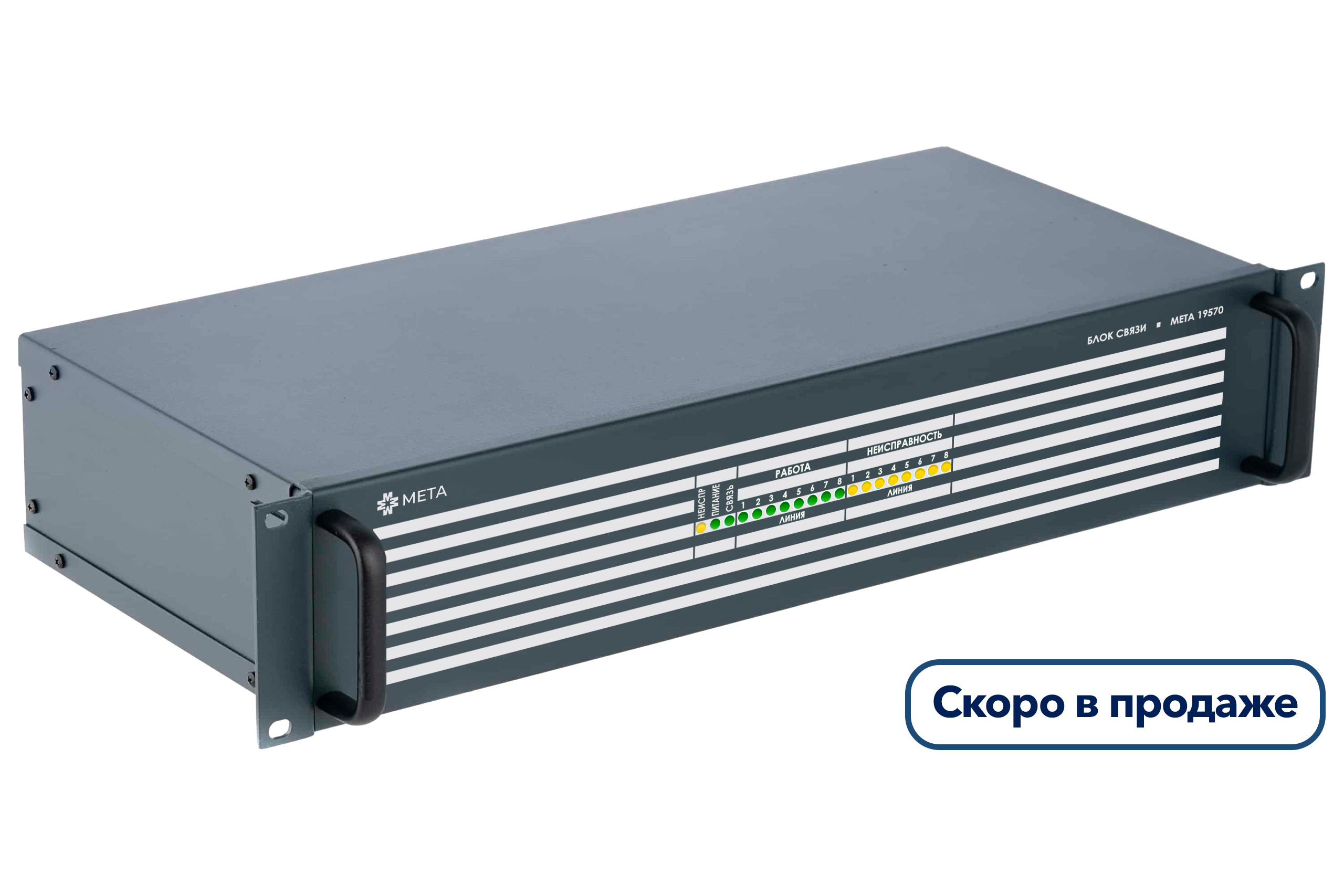

Блок связи МЕТА 19570

Блок связи предназначен для подключения аналоговых абонентских устройств МЕТА 18555, МЕТА 18556 исп.В, МЕТА 18556 исп.В1, МЕТА 18556 исп.Н, МЕТА 18556 исп.У, МЕТА 18556 исп.Т, МЕТА 18556 исп.МГН и исп. МГН-В в общую сеть диспетчерской связи или системы обратной связи на базе пульта микрофонного МЕТА 18770.

Блок связи выполняет функции контроля линий связи с АУ, передачу звука с АУ на пульт и обратно по двум независимым каналам интерфейса RS-485. Подает питание на клемму светового табло при вызове с АУ с последующим снятием при замыкании сухого контакта «сброс» на соответствующем адресе.

Блок связи предназначен для установки в телекоммуникационный шкаф или аппаратную стойку типа 19″ RACK (например, шкаф аппаратный МЕТА 4901).

Технические характеристики

	Блок связи МЕТА 19570
Наличие двух независимых каналов связи с МП МЕТА 18770 по интерфейсу RS-485	да
Количество линий подключения аналоговых АУ	8
Количество аналоговых АУ МЕТА 18555, МЕТА 18556 на 1 линию, не более	1
Количество выходов для подключения светозвуковых табло (МГН)	8
Суммарный максимальный ток потребления по всем выходам светозвуковых табло (МГН)	2 А
Максимальная длина линии связи с кнопками сброса вызова МГН	500 метров
Количество подключаемых пультов в составе одной системы, не более	2
Количество блоков связи в составе одной системы без повторителей интерфейса МЕТА 17070, МЕТА 19070, не более	32
Номинальное напряжение основного питания 50 Гц	~200 В
Напряжение резервного питания	+24 В
Габаритные размеры, не более	275х482х88 мм
Масса, не более	4,9

Функциональные возможности

Два независимых канала связи с МП МЕТА 18770 по интерфейсу RS-485
Полудуплексная связь
Возможность подключения абонентских устройств МЕТА 18555, МЕТА 18556 исп.В, МЕТА 18556 исп.В1, МЕТА 18556 исп.Н, МЕТА 18556 исп.У, МЕТА 18556 исп.Т, МЕТА 18556 исп.МГН и исп. МГН-В на каждую линию
Контроль каждого абонентского устройства
Контроль линий связи на КЗ и обрыв
Контроль целостности двух линий связи по интерфейсу RS-485
Индикация сигнала «НЕИСПРАВНОСТЬ» по каждой линии связи
Индикация сигнала «ВЫЗОВ» по каждой линии связи
Сигнал «НЕИСПРАВНОСТЬ» во внешние цепи
Возможность работы от источника резервного питания
Гибкая настройка с ПК

Структурная схема системы обратной связи с использованием аналоговых АУ на базе микрофонного пульта МЕТА 18770

Структурная схема системы обратной связи с использованием цифровых и аналоговых АУ на базе микрофонного пульта МЕТА 18770

Структурная схема системы обратной связи с использованием повторителей интерфейса, цифровых и аналоговых АУ на базе микрофонного пульта МЕТА 18770

Блок связи МЕТА 19570
