МЕТА 7019 исп. 1, МЕТА 9019 исп. 1

Повторитель интерфейса
МЕТА 7019 исп. 1, МЕТА 9019 исп. 1

Повторители интерфейса МЕТА 7019 исп. 1 и МЕТА 9019 исп. 1 предназначены для:

увеличения длины ЛС между устройствами «МЕТА», которые обмениваются данными по интерфейсу RS-485;

увеличения количества устройств, находящихся в цепи обмена данными по интерфейсу RS-485;

создание до четырех ответвлений интерфейса RS-485 для подключения устройств.

Технические характеристики

	МЕТА 7019 исп. 1	МЕТА 9019 исп. 1
Количество основный линий интерфейса RS-485 для подключения МП МЕТА 18740-хх или дополнительных ПИ МЕТА 7019/9019 исп. 1	1	1
Количество разветвляемых линий интерфейса RS-485	4	4
Наличие встроенного терминатора ЛС 120 Ом на каждой линии и каждом ответвлении	Да	Да
Максимальное количество МП МЕТА 18740-хх подключаемых к основной линии RS-485, не более	2	2
Максимальное количество ПИ, объединенных в одну систему обратной связи и подключенных к основной линии интерфейса RS-485, не более	4	4
Максимальное количество устройств, подключаемых к одному ответвлению RS-485, не более	32	32
Максимальное количество устройств, подключенных к ответвлениям RS-485, в системе обратной связи, не более	256	256
Количество вводов электропитания	2	2
Номинальное напряжение питания постоянным током, В	+24	+24
Потребляемый ток, не более, А:
- в дежурном режиме	0,2	0,2
- при передаче сигнала по двум ЛС в одном из направлений	0,35	0,35
Г абаритные размеры (ДхШхВ), мм, не более	291х193х51	482х300х44

Функциональные возможности

Подключение до четырех повторителей интерфейса в составе одной системы
Индикация наличия питания на каждой разветвляемой линий интерфейса RS-485
Индикация наличия команд управления и звука на каждой разветвляемой линий интерфейса RS-485
Подключение встроенных резисторов (терминаторов) номиналом 120 Ом для согласования линий связи

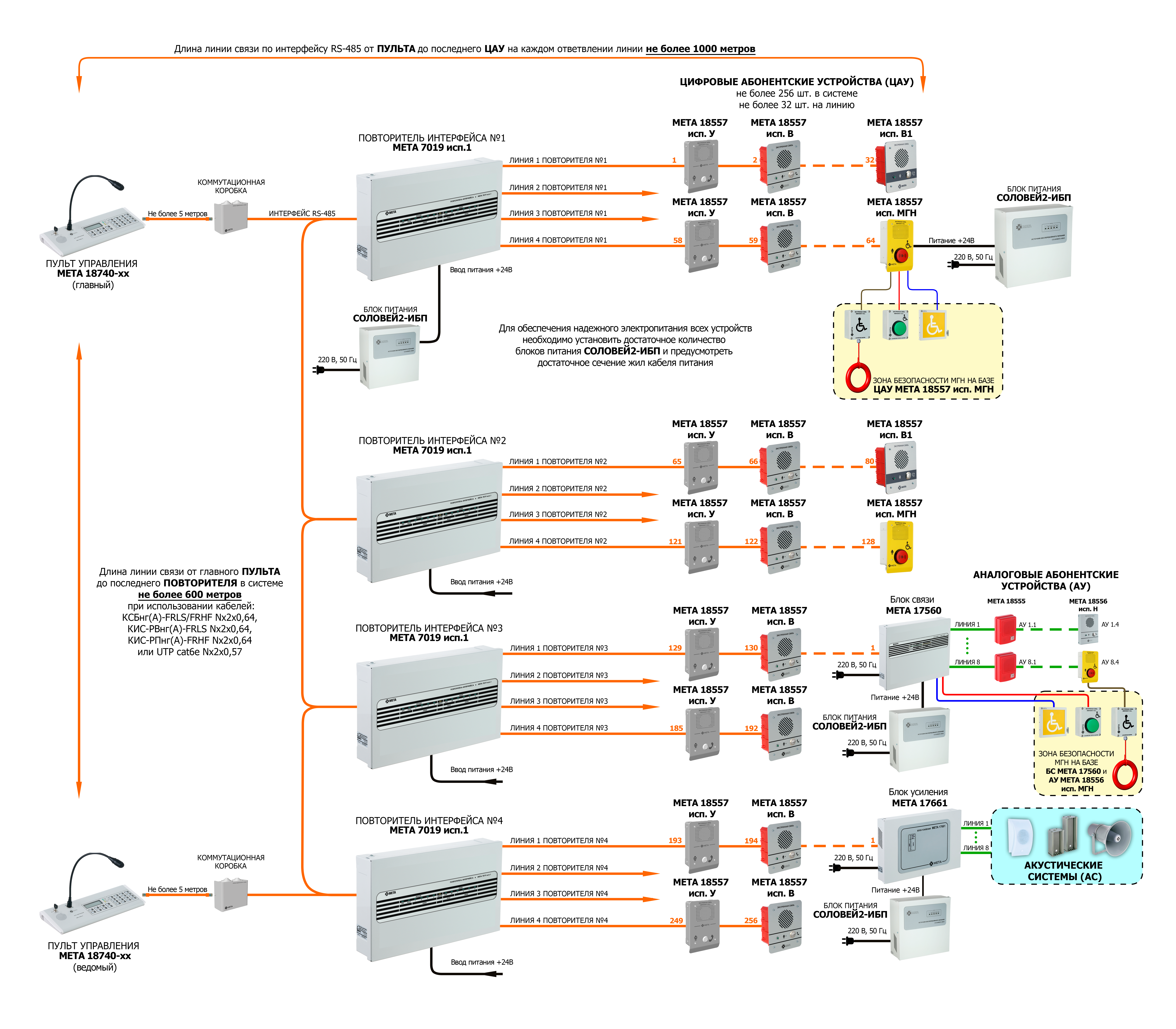

Структурная схема системы обратной связи с использованием повторителя интерфейса МЕТА 7019 исп.1 на базе микрофонного пульта МЕТА 18740

Повторитель интерфейса МЕТА 7019 исп. 1, МЕТА 9019 исп. 1
