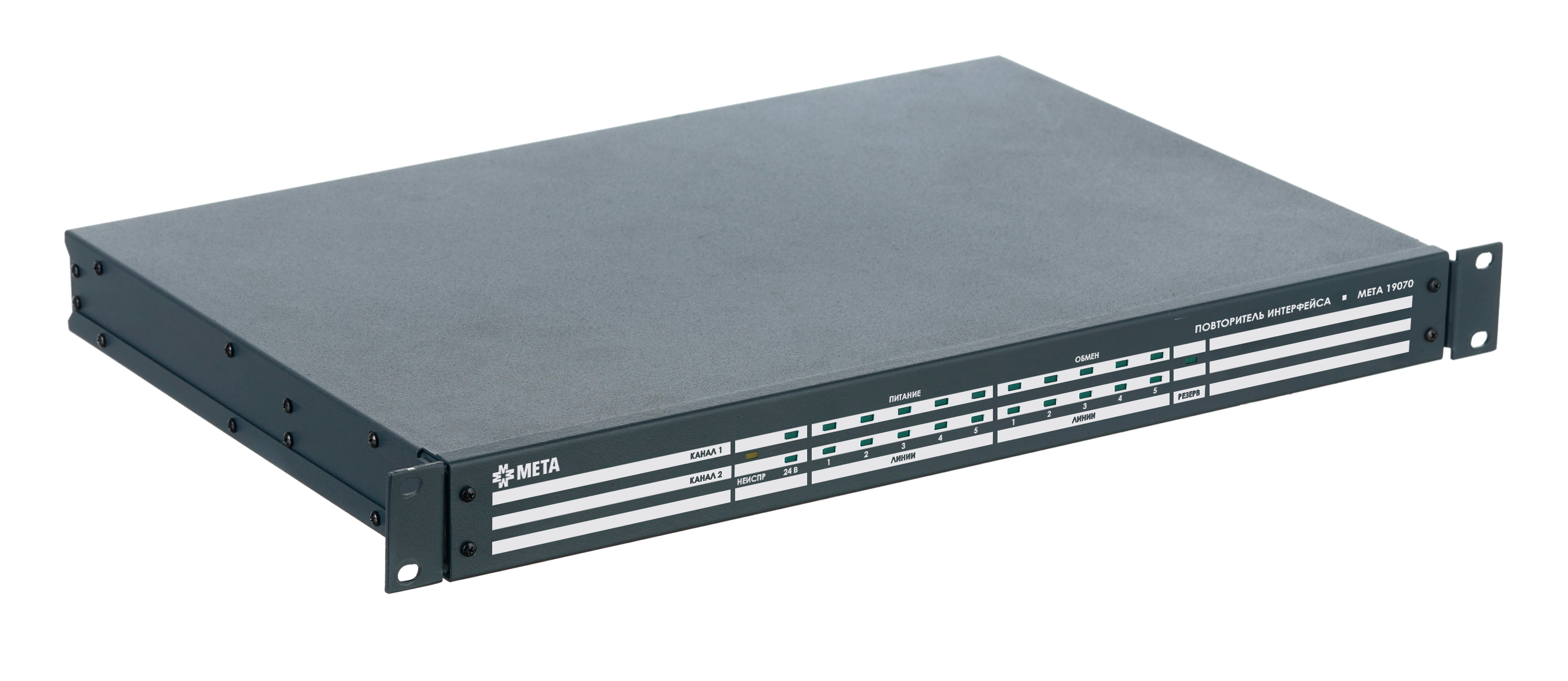

Повторитель интерфейса МЕТА 17070, МЕТА 19070

Повторитель интерфейса
МЕТА 17070, МЕТА 19070

Повторители интерфейса МЕТА 17070 и МЕТА 19070 предназначены для:

работы в составе системы обратной связи на базе микрофонного пульта МЕТА 18770

увеличения длины ЛС между устройствами «МЕТА», которые обмениваются данными по интерфейсу RS-485

увеличения количества устройств, находящихся в цепи обмена данными по интерфейсу RS-485

создание до четырех ответвлений интерфейса RS-485 для подключения устройств

Технические характеристики

	МЕТА 17070	МЕТА 19070
Наличие двух независимых каналов связи с МП МЕТА 18770 по интерфейсу RS-485	да	да
Количество основный линий интерфейса RS-485 для подключения МП МЕТА 18770-хх или дополнительных повторителей	1	1
Количество разветвляемых линий интерфейса RS-485	4	4
Наличие встроенного терминатора ЛС 120 Ом на каждой линии и каждом ответвлении	да	да
Максимальное количество МП МЕТА 18770-хх подключаемых к основной линии RS-485, не более	2	2
Максимальное количество повторителей, объединенных в одну систему обратной связи и подключенных к основной линии интерфейса RS-485, не более	4	4
Максимальное количество устройств, подключаемых к одному ответвлению RS-485, не более	32	32
Максимальное количество устройств, подключенных к ответвлениям RS-485, в системе обратной связи, не более	256	256
Максимальная длина основной линии интерфеса RS-485 от главного МП МЕТА 18770-хх до повторителя, не более, м	300/600*	300/600*
Количество вводов электропитания +24 В	2	2
Номинальное напряжение питания постоянным током, В	+24	+24
Потребляемый ток, не более, А:**
- в дежурном режиме	0,2	0,2
- при передаче сигнала по двум ЛС в одном из направлений	0,35	0,35
Габаритные размеры (ДхШхВ), мм, не более	291х193х51	482х300х44
Масса, кг, не более	1,5	2,1
*- для увеличения длины линии необходимо использовать рекомендуемые типы кабелей
** – без учёта потребления подключенных цифровых абонентских устройств МЕТА 18570

Функциональные возможности

Наличие двух независимых каналов связи с МП МЕТА 18770 и другими устройствами системы обратной связи по интерфейсу RS-485
Подключение до четырех повторителей интерфейса в составе одной системы
Индикация наличия питания на каждой разветвляемой линий интерфейса RS-485 каждого из каналов
Индикация наличия команд управления и звука на каждой разветвляемой линий интерфейса RS-485 каждого из каналов
Подключение встроенных резисторов (терминаторов) номиналом 120 Ом для согласования линий связи

Структурная схема системы обратной связи с использованием повторителей интерфейса, цифровых и аналоговых АУ на базе микрофонного пульта МЕТА 18770
