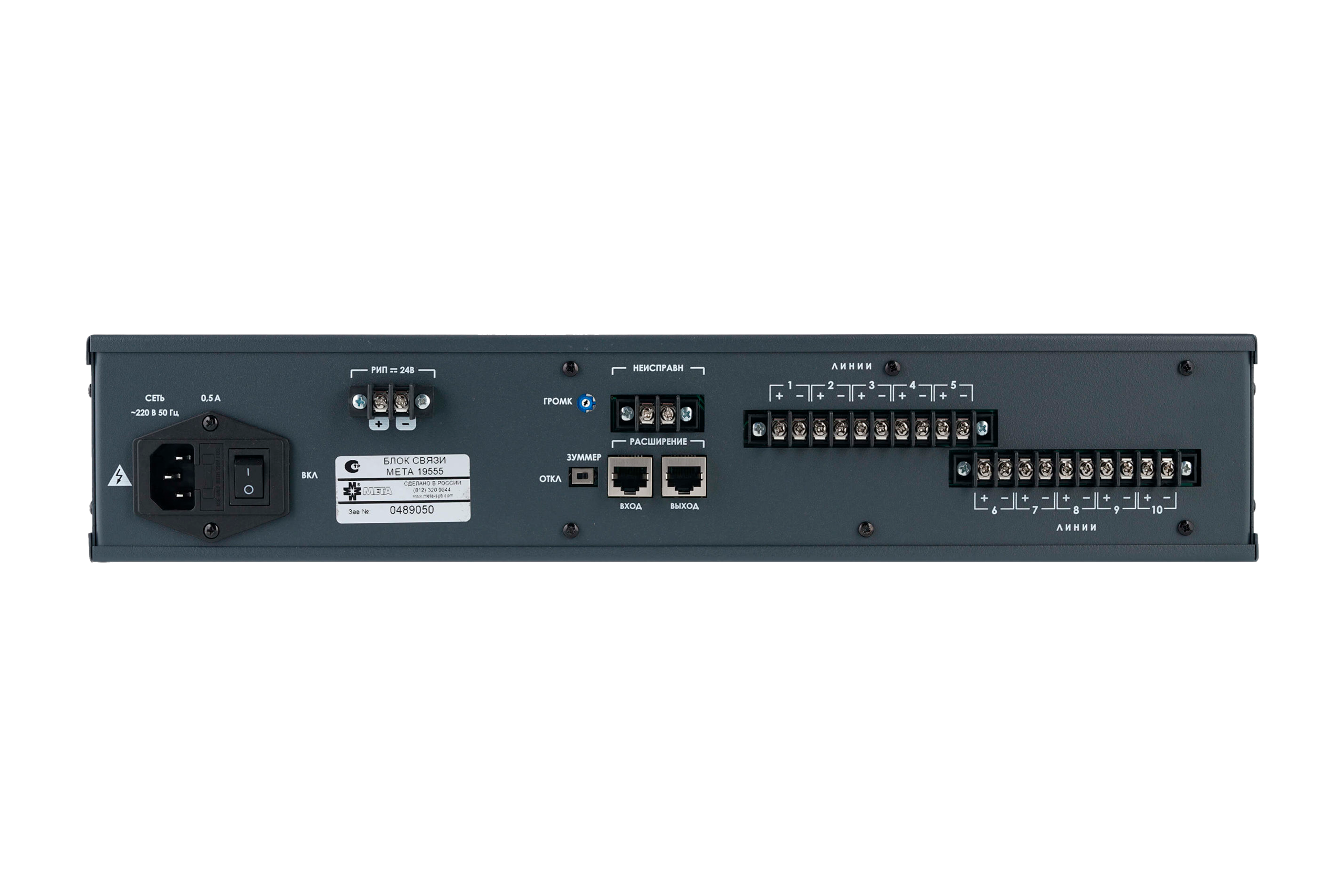

Блок связи МЕТА 19555

Блок связи МЕТА 19555 (БC) предназначен для обеспечения двухсторонней полудуплексной связи постов связи зон пожарного оповещения с диспетчером в составе приборов управления оповещателями (ППУ) и других технических средств систем оповещения, управления эвакуацией и диспетчерской связи. Применение блока в составе системы оповещения и управления эвакуацией людей при пожаре (далее ‑ СОУЭ) позволяет в полном объеме выполнить требования предъявляемые к СОУЭ 4‑5 типа согласно свода правил СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности». Блок предназначен для установки в 19“ шкаф.

Состав системы:

Технические характеристики
Система обратной связи МЕТА 19555
Количество линий связи, шт, не более10
Количество абонентских устройств подключаемых к одной линии, шт, не более4
Длина линии связи между, м, не более1000
Длина линии связи между ППК и БУ, м, не более200
Сопротивление проводов линии связи, Ом не более75
Напряжение на нагруженной линии связи в дежурном режиме, В6
Основное напряжение питания, В220
Потребляемая мощность от сети 220В, Вт, не более12
Напряжение резервного питания, В24
Ток, потребляемый от РИП +24В, А, в дежурном режиме, не более0,3
Ток, потребляемый от РИП +24В, А, в тревожном режиме не более0,35
Максимальный коммутируемый ток выхода «Неисправность» при напряжении 27В, А, не более0,1
Габаритные размеры, не более482х 255х88 мм
Масса, кг, не более5, 5
Функциональные возможности
  • Полудуплексная связь
  • Возможность расширения до 80 независимых линий связи
  • Возможность подключения до 4 абонентских устройств МЕТА 18555 или МЕТА 18556 исп. У, МЕТА 18556 исп. Н, МЕТА 18556 исп. В в каждую линию
  • Длина каждой линии связи до 1000 м
  • Контроль линий связи на КЗ и обрыв
  • Контроль каждого абонентского устройства
  • Индикация сигнала «НЕИСП РАВНОСТЬ» по каждой линии связи
  • Индикация сигнала «ВЫЗОВ» по каждой линии связи
  • Сигнал «НЕИСП РАВНОСТЬ» во внешние цепи
  • Возможность работы от источника резервного питания
