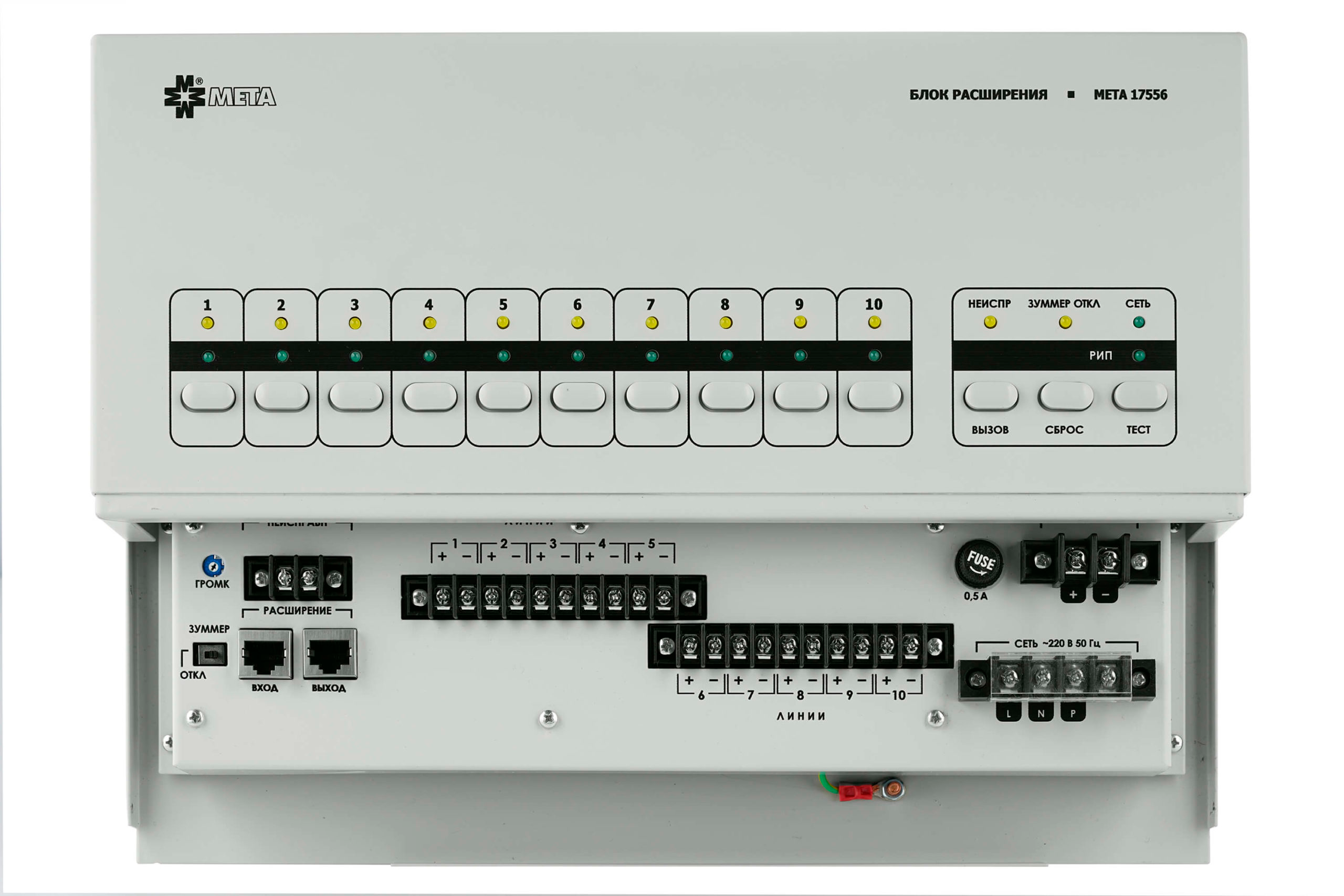

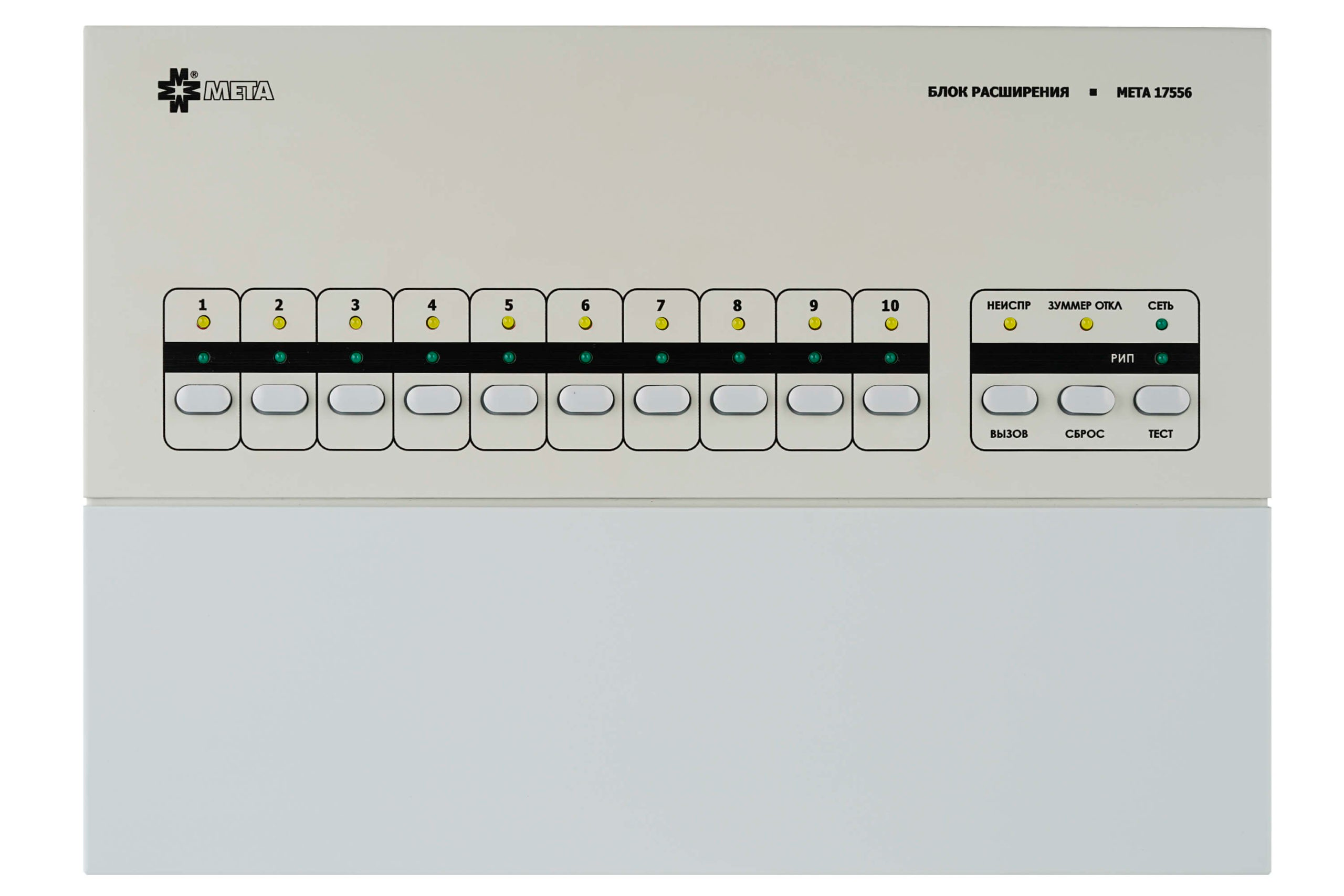

Блок расширения МЕТА 17556

Блок расширения МЕТА 17556 (БР) предназначен для расширения возможностей блока связи МЕТА
17555 по количеству подключаемых абонентских устройств (АУ). Блок предназначен для установки на стену.

Состав системы:

Блок связи МЕТА 17555

Блок расширения МЕТА 17556

Абонентское устройство МЕТА 18555

Абонентское устройство МЕТА 18556 исп.У

Абонентское устройство МЕТА 18556 исп.Н

Абонентское устройство МЕТА 18556 исп.В

Технические характеристики

	Блок расширения системы обратной связи МЕТА 17556
Количество линий связи, шт, не более	10
Количество абонентских устройств подключаемых к одной линии, шт, не более	4
Длина линии связи между, м, не более	1000
Длина линии связи между ППК и БУ, м, не более	200
Сопротивление проводов линии связи, Ом не более	75
Напряжение на нагруженной линии связи в дежурном режиме, В	6
Основное напряжение питания, В	220
Потребляемая мощность от сети 220В, Вт, не более	12
Напряжение резервного питания, В	24
Ток, потребляемый от РИП +24В, А, не более	0, 3
Максимальный ток нагрузки по каждому линейному выходу, А, не более	0, 35
Максимальный коммутируемый ток выхода «Неисправность» при напряжении 27В, А, не более	0, 1
Габаритные размеры, не более	355х255х90 мм
Масса, кг, не более	5, 5

Функциональные возможности

Полудуплексная связь
Возможность расширения до 80 независимых линий связи
Возможность подключения до 4 абонентских устройств МЕТА 18555 или МЕТА 18556 исп. У, МЕТА 18556 исп. Н, МЕТА 18556 исп. В в каждую линию
Длина каждой линии связи до 1000 м
Контроль линий связи на КЗ и обрыв
Контроль каждого абонентского устройства
Индикация сигнала «НЕИСП РАВНОСТЬ» по каждой линии связи
Индикация сигнала «ВЫЗОВ» по каждой линии связи
Сигнал «НЕИСП РАВНОСТЬ» во внешние цепи
Возможность работы от источника резервного питания
